При проектировании клавиатур заказчику необходимо представить следующие сведения нашим технологам:

· макет лицевой части клавиатуры в формате CorelDraw или в виде чертежа с указанием требуемых размеров и цветов;

· файл с разводкой дорожек от кнопок до выходного шлейфа или принципиальную схему клавиатуры с нумерацией контактных дорожек в шлейфе (как для кнопок, так и для светодиодов);

· указать наличие: прозрачных окон для индикаторов, сквозных отверстий в изделии (если они есть), наличие полупрозрачных красок при тонировании прозрачных индикационных окон или окон под светодиоды;

· обозначить место и направление выхода шлейфа, его длину, количество дорожек под выбранный тип разъема , шаг дорожек (обычно 2,54 или 1 мм);

· наличие пуклевки кнопок и необходимость применения металлических мембран.

В нижеприведенных таблицах указаны минимально допустимые параметры при проектировании клавиатур.

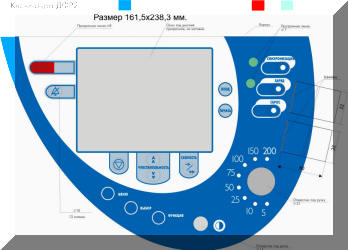

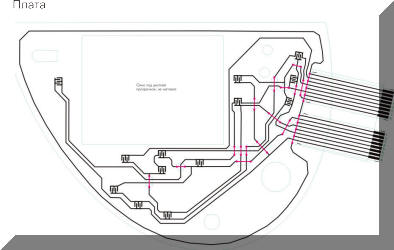

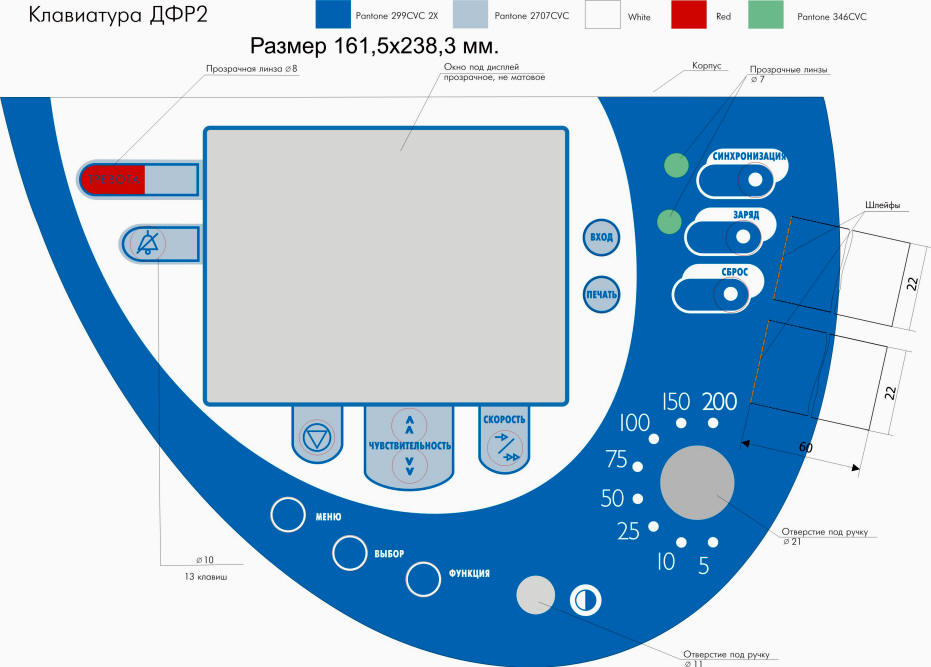

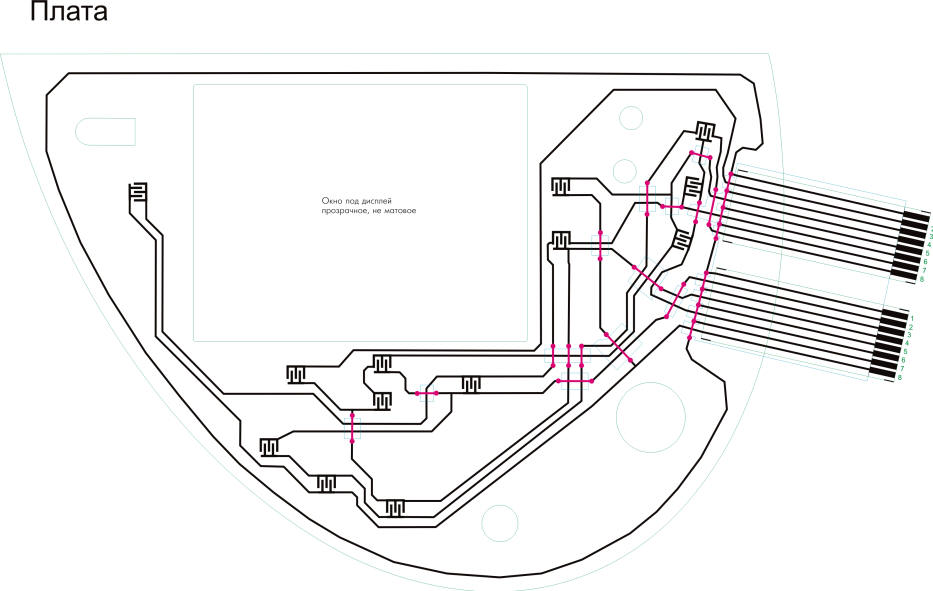

Также представлены образцы файлов (макеты изделий), получаемые после завершения работ по проектированию клавиатур.

Ограничения по размерам
Минимальный размер клавиш	9х9 мм
Минимальное расстояние между клавишами	2 мм
Минимальное расстояние от края клавиш до края ППУ	5 мм
Минимальное расстояние от края клавиш до края ППУ со стороны шлейфа	10 мм
Минимальное расстояние от края клавиш до места выхода шлейфа	5 мм
Шлейф не может выходить в зоне расположения кнопок

Окна под дисплеи и светодиоды
Минимальное расстояние от края окон до края ППУ и клавиш	4 мм
Окна под дисплей - прозрачные, тонированные или с цветным светофильтром. Для увеличения видимости светодиодов лицевая пленка может быть отформована в виде линзы. Диаметр формовки не менее 5 мм.	5 мм
Расстояние от края формовки до края клавиши не менее	4 мм

Графическое и цветовое решение
Минимальная толщина свободных линий	0,2 мм
Минимальная ширина зазоров	0,2 мм
Минимальная толщина обводки клавиш при заливке другим цветом	0,7 мм
Минимальный размер шрифта	2 мм
