Пленочные клавиатуры





 Пленочная клавиатура внешне похожа на декоративные приборные панели (шильды) и по сути представляет из себя "сборку" из пластиковых слоев, скрепленных двухсторонним скотчем.



Лицевая часть пленочной клавиатуры  представляет собой пласт, поэтому пленочные клавиатуры унаследовали от них все его свойства.

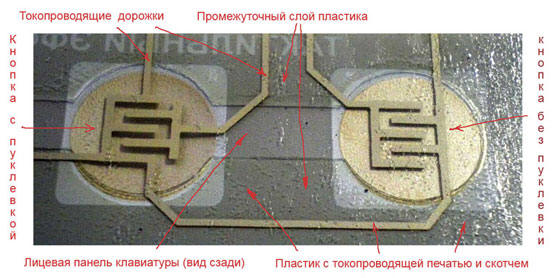

Внутри клавиатур с помощью токопроводящей краски реализована необходимая принципиальная схема коммутации дорожек выходного шлейфа с помощью кнопок.



Коммутация происходит при нажатии на кнопку клавиатуры и замыканием (механическим контактом) токопроводящих слоев, в исходном состоянии находящихся на разных слоях пластика. Пленочная клавиатура соединяется с электронными компонентами при помощи специальных разъемов.








При изготовлении  пленочных клавиатур можно:

- делать сквозные отверстия для переключателей;

- оставлять прозрачные окна для индикаторов, возможно тонирование окон;

- варьировать общую толщину клавиатуры (1-2 мм);

- формовать кнопки произвольного вида и размера;

- делать противобликовое покрытие;

- встраивать в клавиатуру светодиоды.

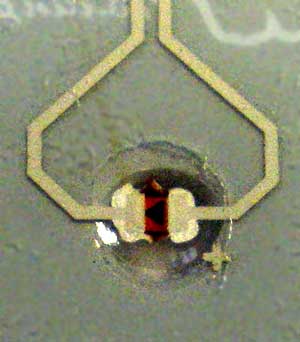

Встроенный светодиод.

Вид с обратной стороны

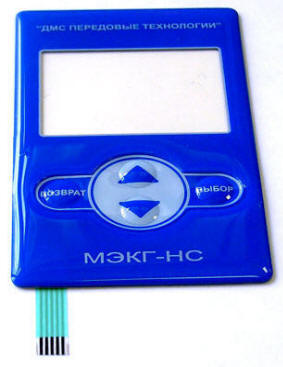

Пленочная клавиатура с лицевой частью, покрытой полиуритановой смолой



Для получения четкого тактильного эффекта, т.е. "щелчка" при нажатии на кнопку (в частности при использовании плоских кнопок), под кнопки могут устанавливаться металлические мембраны.



Приклеиваются пленочные клавиатуры на основу с помощью двухстороннего скотча, который входит в состав клавиатуры и является её самой нижней частью. Инструкцию по приклеиванию клавиатур Вы можете найти ЗДЕСЬ.

При проектировании клавиатур крайне важно придерживаться рекомендаций по проектированию клавиатур. Это сэкономит Ваше время и усилия по согласованию макетов клавиатур с технологами нашего производства. Пленочные клавиатуры изготавливаются в течение 30 дней после утверждения макета заказчиком.



При изготовлении пленочных  клавиатур возможны варианты исполнения лицевой части с покрытием полиуретановой смолой. Изделие  в таком исполнении смотрится  очень красиво.

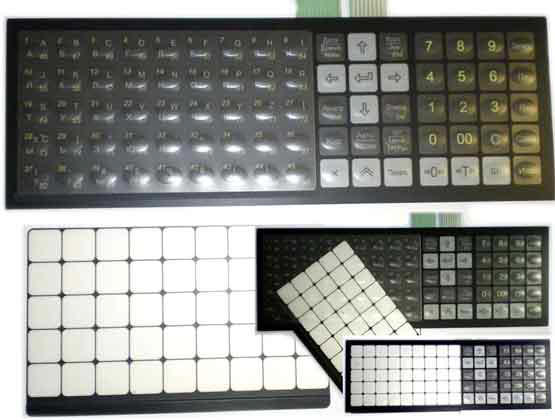

Иногда в пленочных клавиатурах применяются многослойные лицевые части, как на нижнем примере. Собственно клавиатура здесь - черного цвета. Сверху монтируется прозрачная пластиковая панель с пуклевкой, несущей перед собой две задачи: защита клавиатуры от механических и химических воздействий при интенсивном использовании (кассовая клавиатура), и функция "кармана" в который вставляется пластиковая панель белого цвета с переменной информацией (подписи кнопок в зависимости от назначения аппарата).



пленочная клавиатура




Внутри клавиатуры могут быть не только кнопки с мембранами, но и встроенные светодиоды разных цветов.

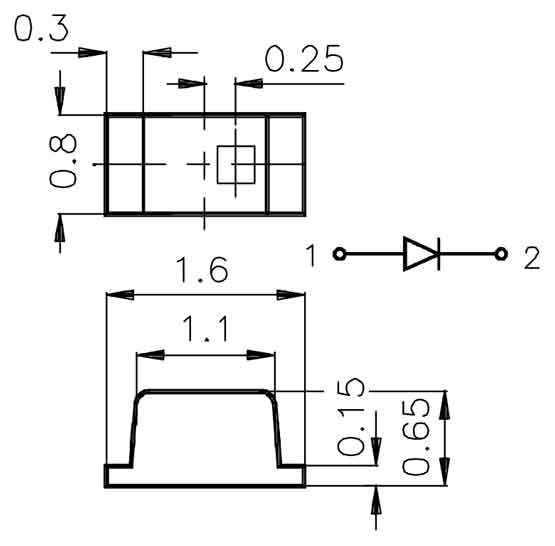

Сами светодиоды естественно очень небольших размеров. Типовые размеры таких светодиодов приведены на схеме.

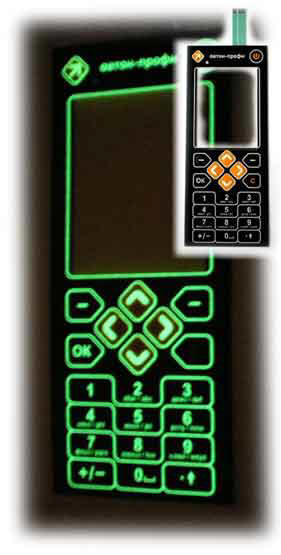

При печати лицевой части пленочной клавиатуры могут использоваться как обычные шелкографские краски или полноцветная печать, так и специальные краски. Например, светонакапливающие.

Сами по себе они не могут заменить внешнее освещение, но при кратковременном пропадании внешнего освещения могут быть полезными. При дневном освещении такие краски выглядят белыми.

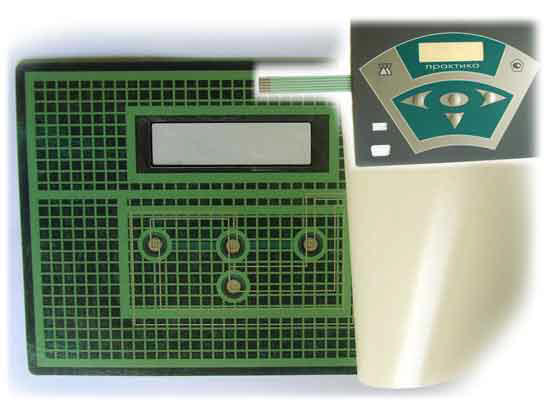

Если есть особые требования, то можно пленочную клавиатуру выполнить с экранировкой.
















О разъемах для пленочных клавиатур







Разъемы бывают угловые и прямые (вертикальные). В угловых разъемах шлейф после присоединения к разъему оказывается параллельным к плоскости монтажа разъема (т.е. к плате). В таких разъемах «ножки» часто имеют изгиб в 90 градусов, что хорошо видно на фотографиях.

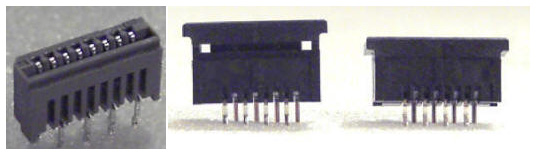

Угловые и прямые разъемы равноценны и предназначены для удобства компоновки деталей внутри устройства. Ниже представлены «прямые» разъемы, у них шлейф располагается перпендикулярно к плате.

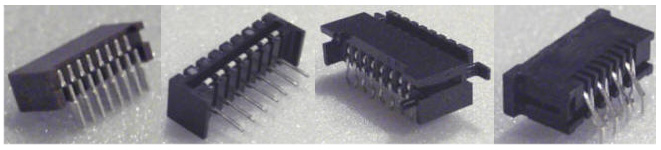

разъемы разные



Разные разъемы могут отличаться друг от друга шириной дорожек в шлейфе, это так называемый параметр «шаг разъема». Шаг разъема обычно бывает в 2,54 мм или 1 мм., т.е ширина токопроводящей дорожки в шлейфе и промежуток между дорожками составляют 2,54 мм или 1 мм соответственно. Фотографии различных разъемов показаны справа.



разъем угловой



Различаются разъемы и по способу фиксации шлейфа. Есть разъемы, где нет защелок, т.е. шлейф фиксируется только прижимными контактами, как на фотографии слева. Логично предположить, что в такой разъем можно легко многократно вставлять шлейф, но возможны ослабление электрического  контакта или самоизвлечение шлейфа при некоторых условиях. При использовании таких разъемов надо точно подбирать толщину шлейфа, при недостаточной толщине просить у производителя клавиатур делать утолщение с обратной стороны контактной области шлейфа (там приклеивается дополнительный слой пластика), чтобы он плотно сидел в разъеме. Такие разъемы, естественно, самые дешевые.

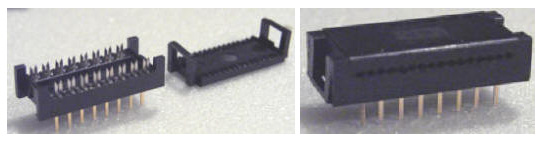

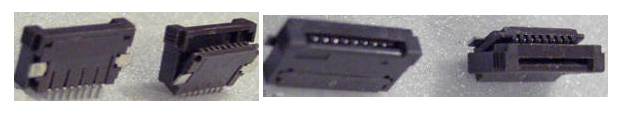

разъем в открытом и закрытом состоянии



Справа изображен разъем с защелками в открытом и закрытом состояниях. Такие разъемы часто имеют выступы для прижима шлейфа. Чтобы они не повредили токопроводящие дорожки, для них специально при печати предусматриваются пустые площадки или отверстия.



Есть разъемы, которые защелкиваются «наглухо»,  и вытащить шлейф обратно уже нельзя. Отличаются такие разъемы хорошим электрическим контактом. Для демонстрации один такой разъем мы все же разобрали («разломали»).







Конструктивно разъемы для пленочных клавиатур бывают очень разные. Например, на фото внизу изображен разъем, в который шлейф не вставляется (втискивается) между контактами, а сначала просовывается в приемное отверстие и уже потом, защелкиваясь, прикладывается (именно прикладывается, прижимается) к контактной группе разъема. При этом не происходит стирание токопроводящей краски на шлейфе пленочной клавиатуры.

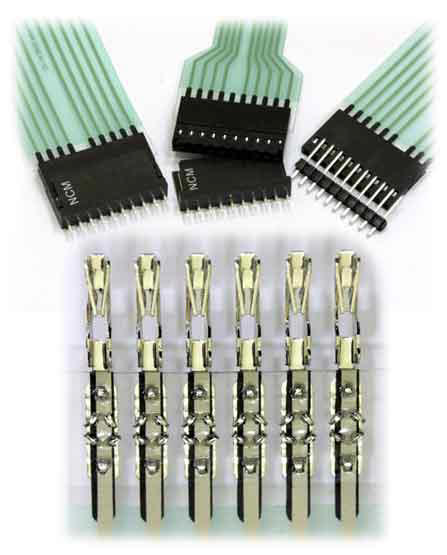

Существуют разъемы, в которых специальные металлические наконечники  крепятся  на токопроводящие дорожки шлейфа. Эти наконечники становятся несъемными. Смысл такого способа крепления заключается в том, что такой шлейф можно неограниченное количество  расстыковывать с ответной частью на плате устройства без опасения повредить токопроводящую краску.



На разъемах рассмотренных выше, извлекать  шлейф нужно очень осторожно и все равно он будет изнашиваться (повреждаться /стираться/ токопроводящая краска).



При соблюдении определенных правил металлические наконечники можно и припаивать к "гребенки" платы.











На этом мы заканчиваем краткое отступление по разъемам. Для более подробной информации обращайтесь в специализированные фирмы, производящие поставки электронных компонентов.

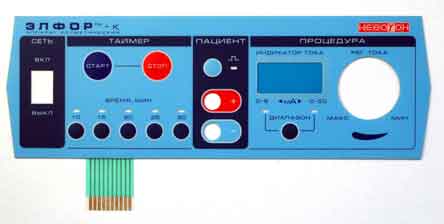

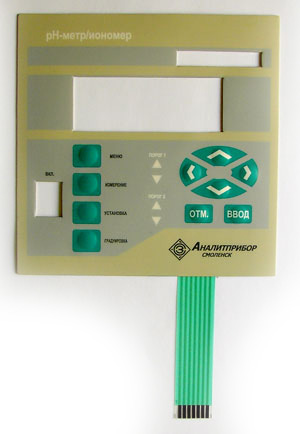

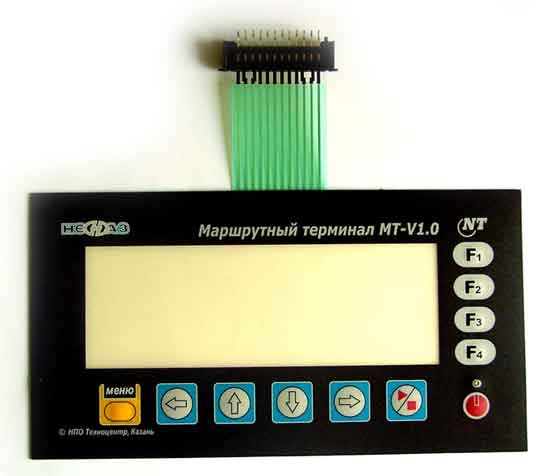

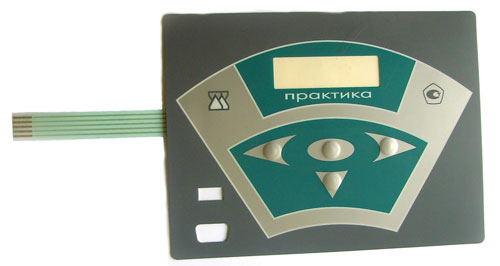

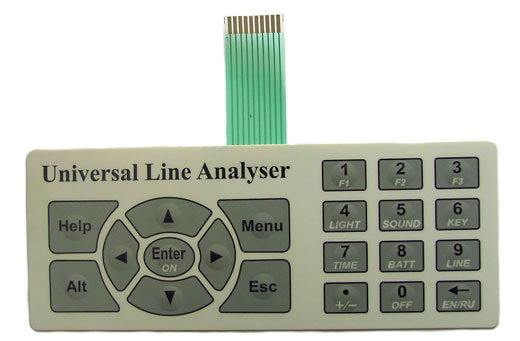

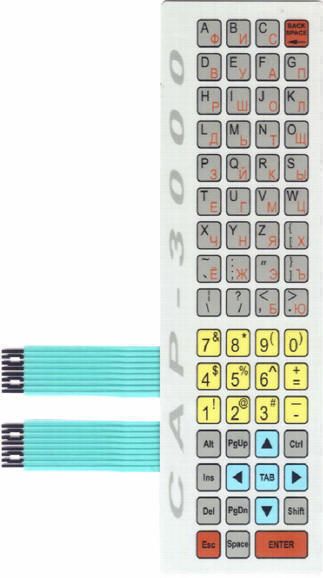

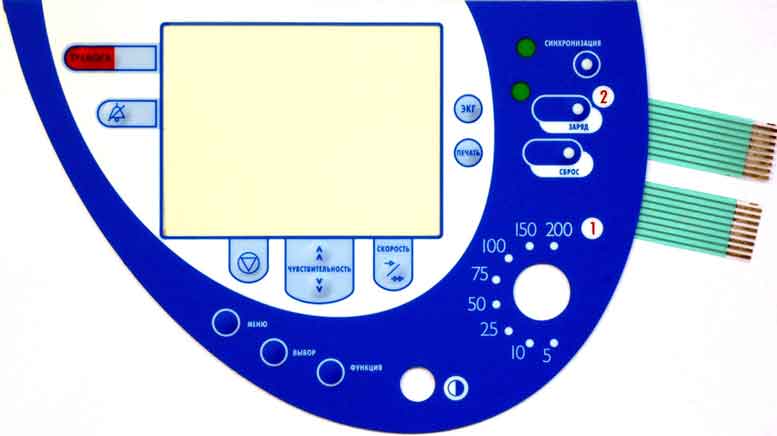

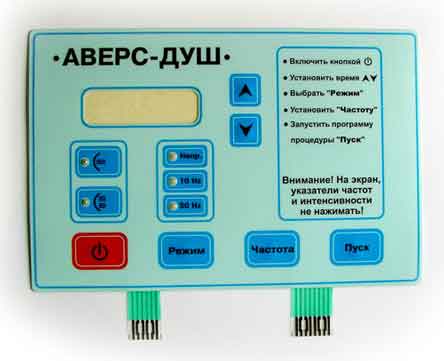

Фотографии пленочных клавиатур.







Технические характеристики пленочных клавиатур

Коммутируемое напряжение,

В не более 36

Коммутируемый ток,

мА 50

Сопротивление изоляции не менее,

МОм 5

Усилие срабатывания клавиш, Н

2-8 (по согласованию)

Ход клавиши, мм

0,5-0,8 (0,2 без формовки)

Количество нажатий клавиши,раз

1 млн.

Рабочий диапазон температур,

°С -40 - +60

Предельная влажность воздуха,%

98 при 35 °С

Пыле-, влагозащищенность

IP - 65

Устойчивость к агрессивным средам

да

Тактильный эффект

да

Максимальный размер, мм

400 х 600

Индикаторные окна

прозрачные с цветными светофильтрами

Цветовая гамма

В соответствии с Panton 1000

Пленочная клавиатура - аналог компьютерной,  пуклевки не имеет
