Декоративные приборные панели





Декоративные приборные панели /шильдики/ предназначены для облицовки приборов (наклеивания на лицевую часть прибора), электротехнического оборудования, пультов управления.

На панели  наносится необходимая текстовая или графическая информация, при необходимости на них оставляются прозрачные окна для цифровых индикаторов, которые могут быть тонированы любым цветом по выбору заказчика.

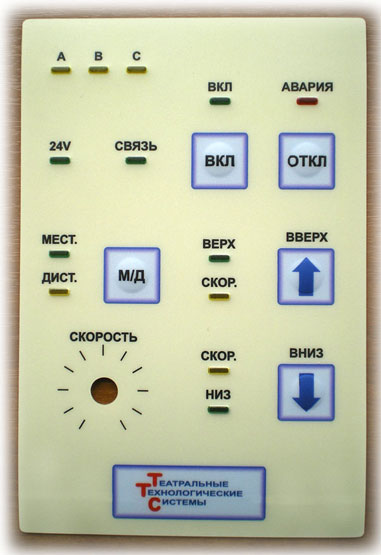

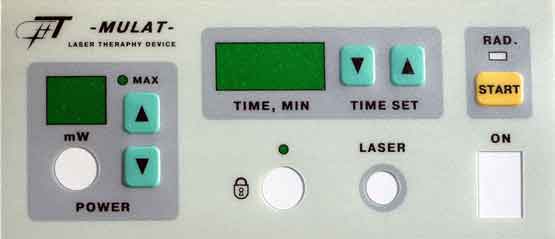

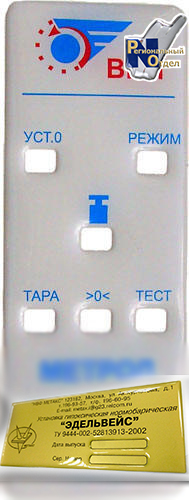

Приборная панель. Отличается использованием большого  количества разных цветов, имеет пуклевку для кнопок (7 штук), три больших  прозрачных окна и сквозное отверстие, а также мелкие окошки для светодиодов

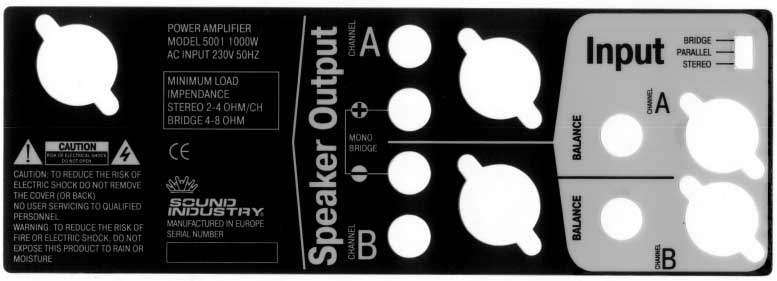

Также возможно изготовление сквозных отверстий в шильдике для разного рода поворотных переключателей или выступающих механических кнопок.

Цветовое решение и форма шильдика целиком определяется заказчиком. Печать производится шелкографским или цифровым (полноцветным)  способом с возможностью выбора широкой гаммы цветов. Краски могут применяться не только непрозрачные, но и светопропускающие.



Особо следует заметить, что почти всегда краска наносится с внутренней стороны шильдика (сам пластик прозрачный), и поэтому она не подвержена стиранию или воздействию внешней среды. С внешней стороны декоративной приборной панели обычно производится печать матирующей пастой для предотвращения бликов света. При этом матпаста  на прозрачные окна для индикаторов не наносится. Если шильдик изготавливается на матовом пластике, то дополнительно он не матируется, т.к. не бликует  сам по себе.










Имеется возможность применения световозвращающих (отражающих) и люминесцентных красок при печати на шильдике, что может быть актуальным в условиях аварийного отключения освещения или в темное время суток. Эффективное время свечения 20-40 мин, общее время свечения до 6-8 часов.



фоторгафия выполнена в темноте, зеленая краска- светящаяся

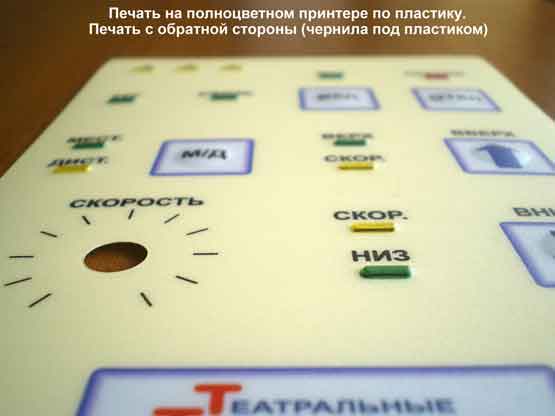

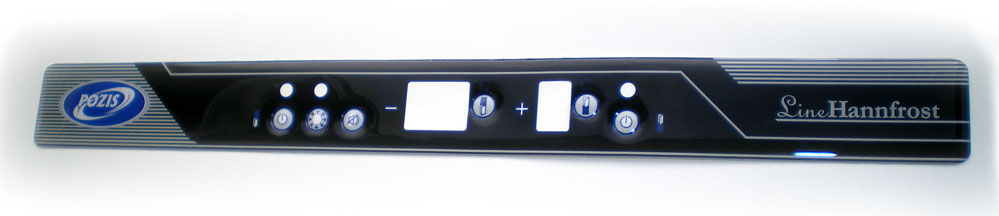

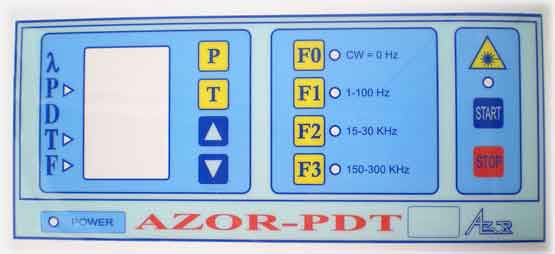

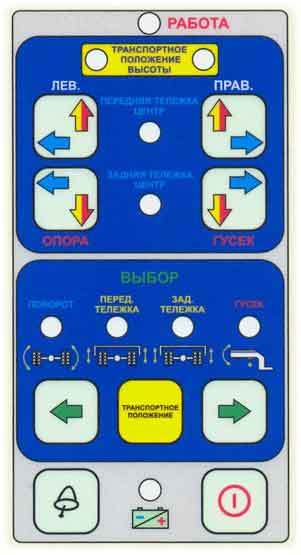

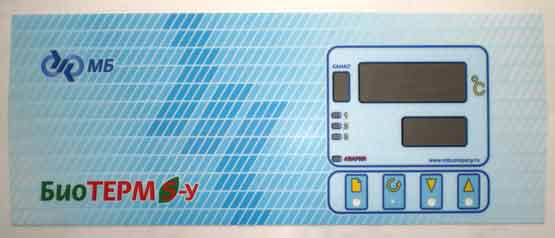

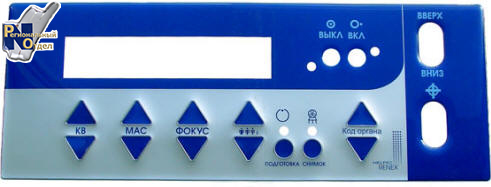

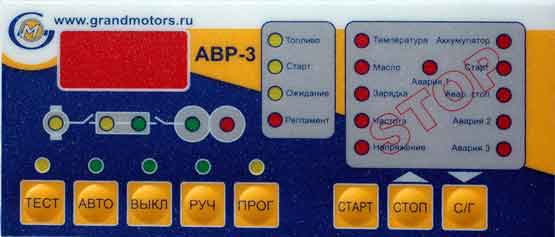

При необходимости мы можем предложить клиенту декоративные приборные панели  с растровыми переходами или полноцветной печатью на пластике, как на представленном ниже образце.



Увеличить      Увеличить      Увеличить       Увеличить      Увеличить

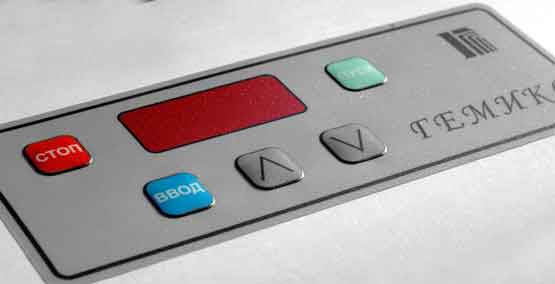

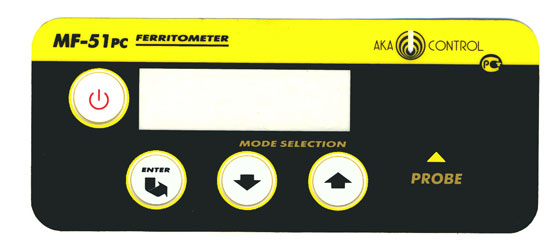

По требованию заказчика на шильдиках может быть выполнена пуклевка (тиснение, прессование) кнопок, под которые устанавливаются механические переключатели. Такие шильды иногда называют фальш-клавиатурой для отличия от настоящих пленочных клавиатур.  Этот прием позволяет красочно оформить кнопку, при необходимости подписать её, шильд защищает прибор от пыли и воды (панель поддерживает требования стандарта IP 65 для оборудования). Форма  кнопки на декоративной приборной панели  может быть любой: круглой, квадратной, треугольной, неправильной формы и др.

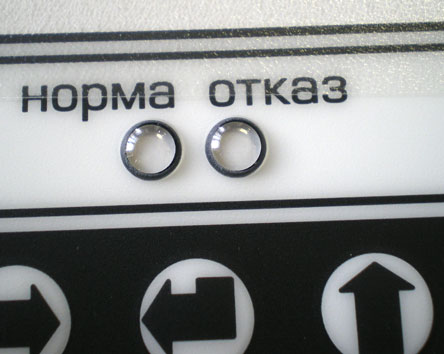

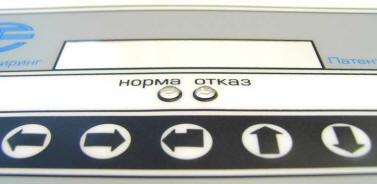

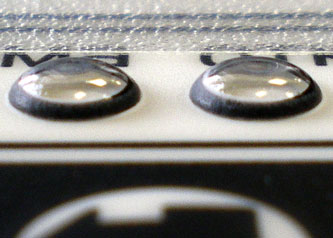

На фото внизу вы можете посмотреть образец пуклевки (две штуки по центру шильда), выполненной для размещения под ними светодиодов. По желанию заказчика они могут быть подкрашены светопропускающей краской нужного цвета.



данный шильд имеет два тиснения под выступающие светодиоды















Высота может варьироваться, но обычно не превышает 1,5 мм, так как пуклевка для кнопок достигается путем горячего прессования, и, чем она выше, тем сильней деформация пластика и меньше нажатий может выдержать кнопка.

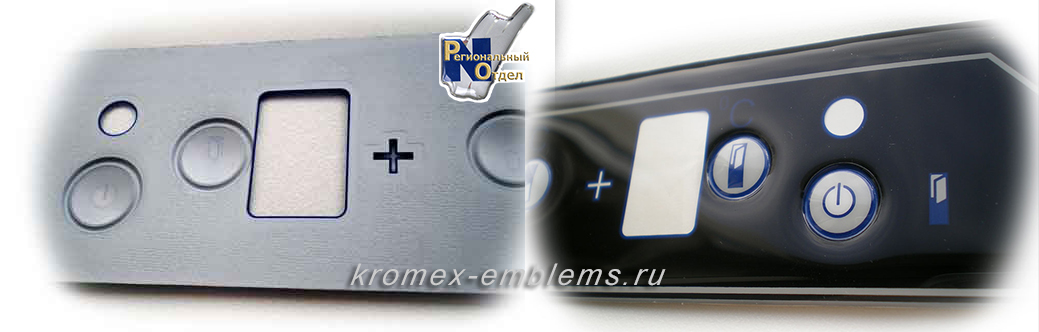

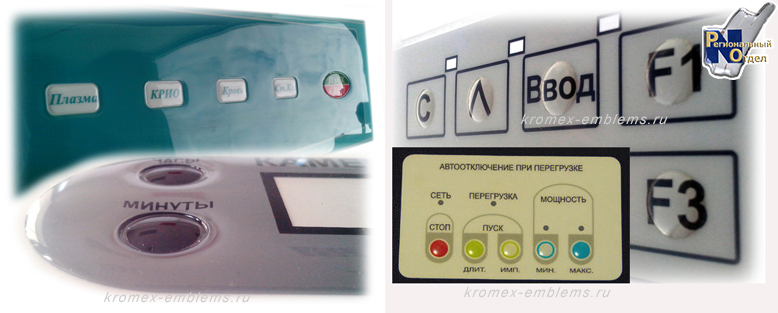

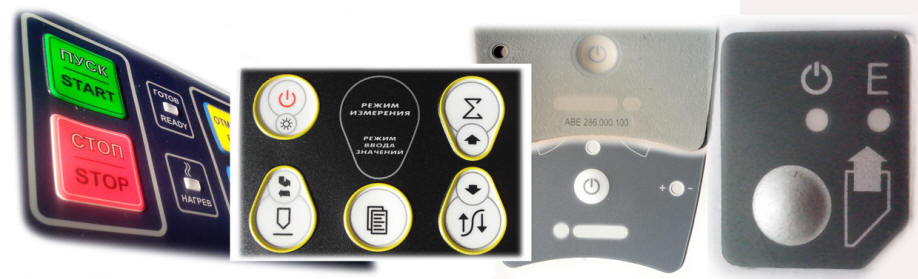

  Варианты пуклевок кнопок на панели

Стандартная пуклевка шильда (хорошо сделанная, с плавными переходами) может выдержать до 1 млн. нажатий.

Обычно декоративные приборные панели  поставляются с клеевым покрытием, наносимым с внутренней стороны панели.



Клей наносится по всей поверхности шильда либо избирательно. Клей не наносится под прозрачные окна или под пуклевку (кнопки), но бывают и исключения по требованию заказчика.шильдики на листах бумаги для транспортировки



Поставляются шильдики на специальных листах, с которых они легко отклеиваются перед непосредственным монтажом на несущую поверхность.



Возможно использование более сильного клеевого покрытия в случае необходимости приклеивания шильдика на шершавые и «шагреневые» поверхности.

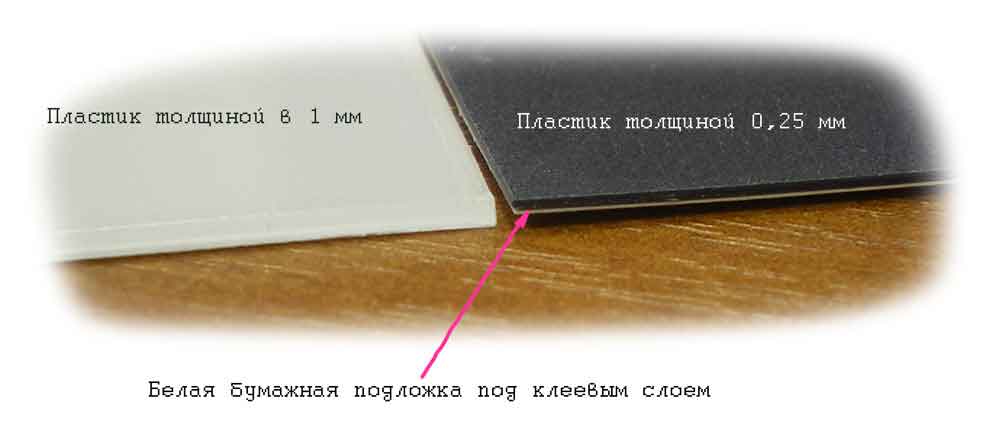

декоративная приборная панель с пуклевкой по контуру кнопкиШильдики делаются из поликарбонатного или лавсанового пластика, толщина колеблется от 175 до 350 микрон. Сам пластик прозрачный, бывает глянцевым и матовым. Достоинством матового пластика является отсутствие бликов, но он не так прозрачен, как глянцевый. Если в панели есть прозрачные окна для цифровой индикации, то матовый пластик желательно использовать после предварительной проверки. При мелкой и неяркой индикации читаемость может быть ограничена. Больше функциональных ограничений для применения матовый пластик не имеет. Иногда применяется технологический прием "просветление окон" для матового пластика. В этом случае на место окна наносится прозрачная краска, которая улучшает прозрачность, но все равно получается несколько хуже, чем использование обычного, не матового пластика.

Лицевая декоративная проборная панель на толстом пластике.

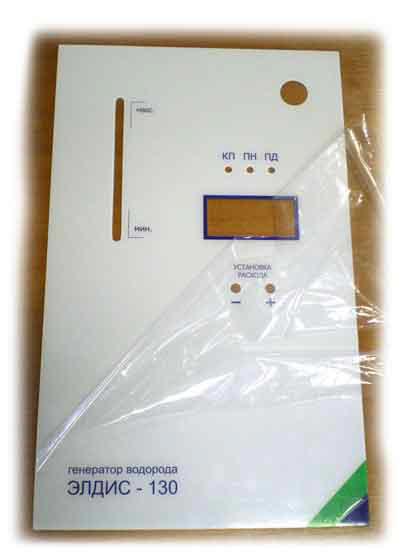

Для изготовления небольших тиражей возможно использование пластика толщиной в 500 микрон, и в 1 мм. Панель "Элдис - 130" выполнена на пластике толщиной в 1 мм, сверху видна защитная транспортная пленка. На панели есть прозрачные окна и сквозные отверстия. Пуклевка кнопок на таком пластике не делается.



Увеличить








Для клиентов, которым необходимы шильды с повышенным художественным оформлением, мы можем предложить пластик с фрагментарным покрытием фольгой. Также возможно покрытие поверхности декоративным лаком.

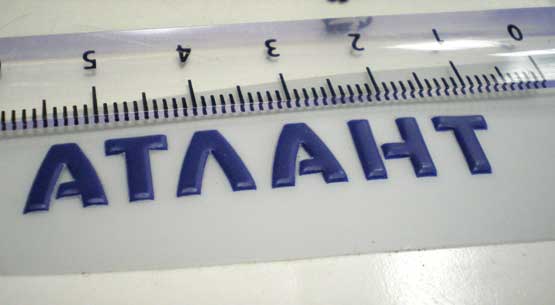

фрагмент шильда с художественным тиснением логотипа фирмы

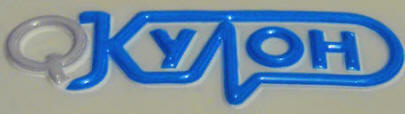

В некоторых случаях по просьбе заказчиков мы производили декоративное тиснение элементов рисунка шильда /обычно  логотип фирмы/. Именно так и выполнена надпись «QКулон», "Атлант".








Возможна частичная или полная заливка шильда полиуретановой смолой. Как правило, это были логотипы фирмы или другие элементы оформления панели.



шильд с сквозными отверстиями и полимерной заливкой

Приборные шильды с полимерной смолой

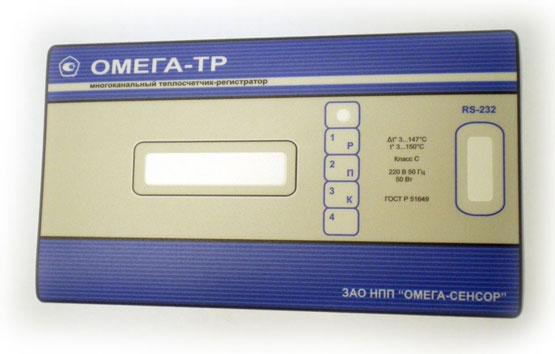

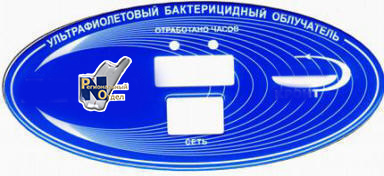

шильд с прозрачным окном, окно тонировано зеленым цветом



     Кроме  традиционных эмблем с логотипом предприятия или названием прибора (устройства) часто применяются объемные шильды технической направленности с нанесением служебной (технической) информации, прозрачными окнами /с тонировкой или без/, сквозными отверстиями для переключателей и разъемов.

     Это бывает необходимо для придания прибору более красивого вида, для презентации прибора, подготовки выставочной или экспортной партии оборудования.





В некоторых случаях, например, для оборудования ванн и бассейнов, объемные эмблемы остаются одним из немногих вариантов оформления, т.к. они травмобезопасны—мягкие и не имеют жестких граней и кромок, как у пластиковых или металлических табличек.








декоративная приборная панель с полимерным покрытием (шильд)





шильд имеет индивидуальную нумерацию и год изготовления









В этом шильдике  отпечатан индивидуальный номер изделия и дата его выпуска. Каждый шильдик этой партии имеет свой номер изделия.











Шильдик "ДЕЗАР" имеет одно сквозное отверстие для механического выключателя "Сеть", одно прозрачное окно для цифрового индикатора (окно покрыто прозрачной смолой) и два маленьких окна для светодиодов.



Шильд имеет одно сквозное квадратное отверстие и три прозрачных окна, два круглых  и одно квадратное





Панель для изделия "ВКМ" прозрачных окон не имеет, есть только сквозные отверстия для механических кнопо
















Декоративная приборная панель с полиуритановым покрытием



В этой довольно крупной  панели  имеется большое прозрачное окно (не сквозное отверстие) для цифрового  индикатора, несколько круглых окошек под светодиоды, несколько сквозных отверстий  для механических переключателей. Также есть несколько треугольных площадок синего цвета, не покрытых смолой, под ними находятся микропереключатели прибора.

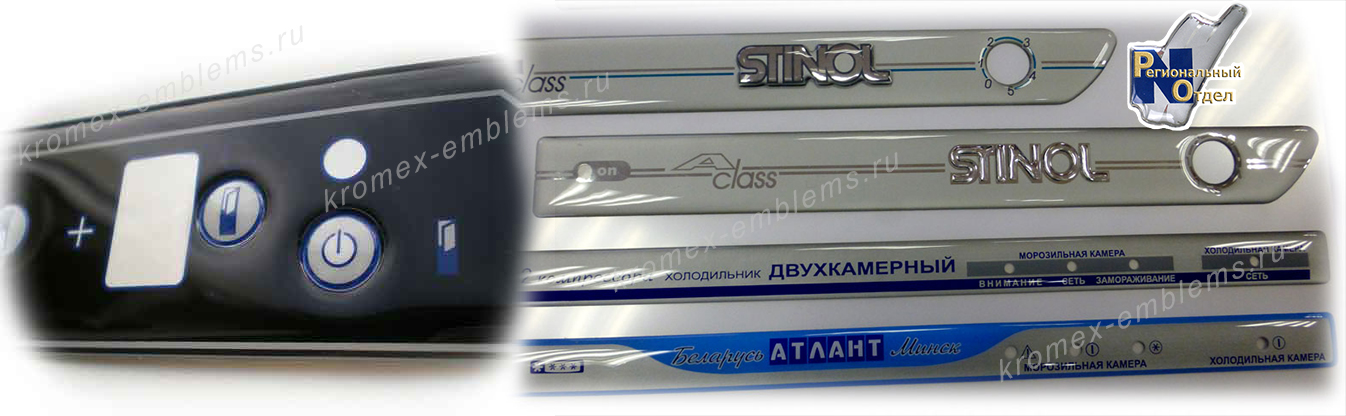

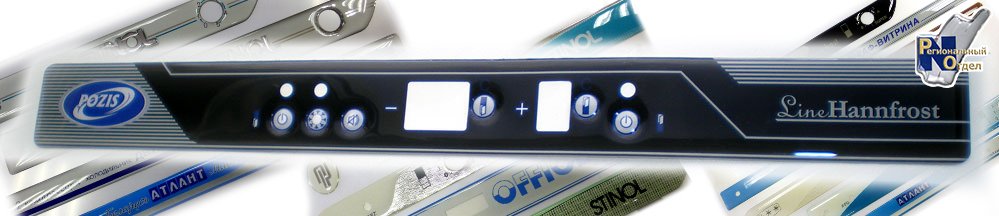

шильдик панели управления холодильника

Здесь изображен шильдик от панели управления холодильника "Атлант". Декоративная приборная панель, на которой была  произведена печать шелкографским способом,  сверху  частично покрыта полиуретановой смолой.  Незакрытыми  остались только кнопки, под которыми находятся микропереключатели.

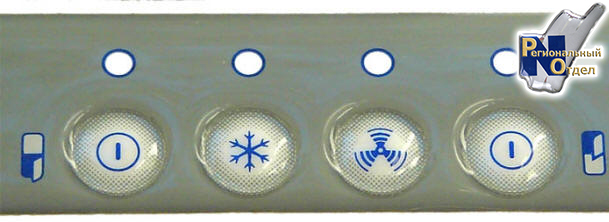

Ниже приведен укрупненный фрагмент этой панели. Кнопки выполнены с тиснением (пуклевкой) и имеют сферическую поверхность, в отличии от рассматриваемой выше панели (синие треугольные плоские кнопки). Если кнопки залить смолой, то их будет невозможно "продавить".

Фрагмент шильда в полимерным покрытием и сферическими выпуклыми кнопками









Однако возможно и обратное решение, когда место, обозначенное как кнопка, покрывается капелькой смолы, как на фотографии декоративной приборной панели, показанной внизу. Естественно, остальная поверхность шильдика не заливается смолой.

пластиковые панели с полимерным покрытием




проборная панель с полимерным покрытием



В этого видах панелей возможно использование голографической печати, если в этом есть необходимость для придания оригинального оформления лицевой части разного рода бытовых приборов.

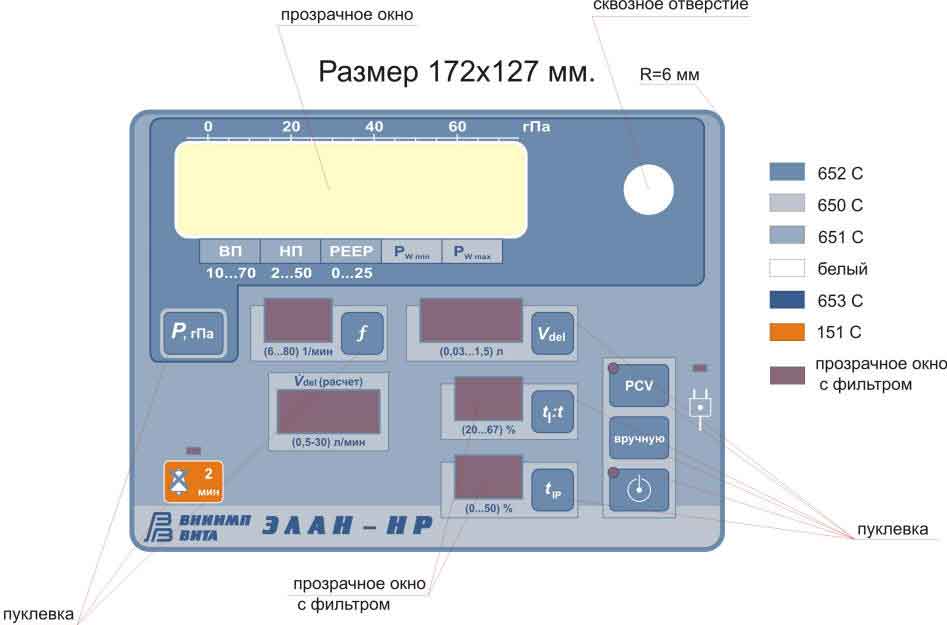

ПРИМЕР

оформленного макета лицевой декоративной приборной панели.
